Produktoversikt

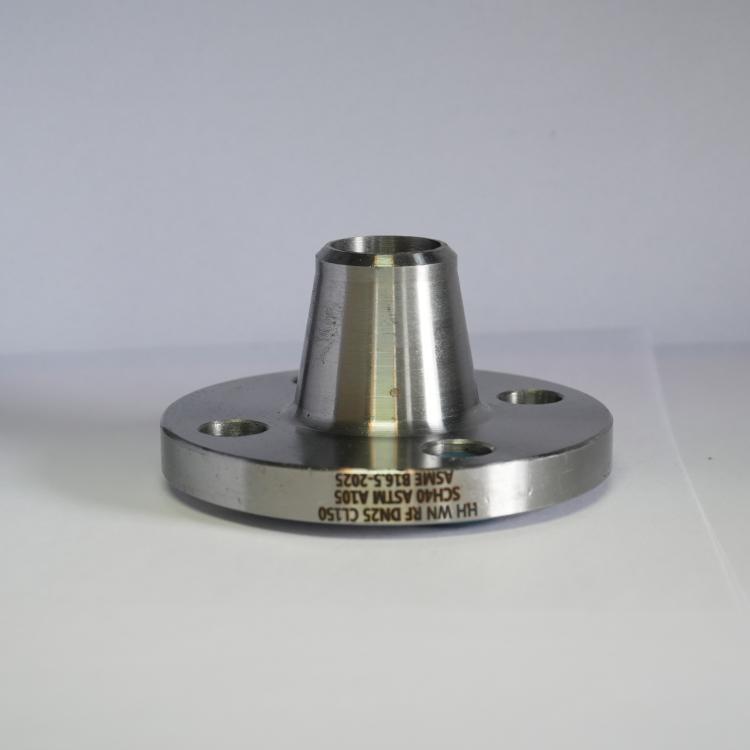

ASME B16.5 Sveisehalsflenser produsert ved hjelp av en-smiprosess med høy styrke, spesielt utviklet for rørforbindelser med høyt-trykk og høy-temperatur. Denne sveisehalsflensen har en unik konisk navdesign som effektivt sprer stress og reduserer trykkkonsentrasjonen, og forbedrer dermed den strukturelle integriteten til rørsystemet betydelig. Enten i petroleumsoverføring eller kjemisk prosessering, ASME B16.5 Weld Halsflensgir en stabil og pålitelig tilkoblingsløsning.
Produktparametere
|
Punkt |
Vanlige spesifikasjoner |
|
|
Standard |
ASME B16.5 |
|
|
Type/modell |
Smidd, sveisehals |
|
|
Størrelsesområde |
1/2" til 24" (DN15 til DN600) |
|
|
Trykkvurderinger |
Klasse 150, Klasse 300, Klasse 600, Klasse 900, Klasse 1500, Klasse 2500 |
|
|
Tilkoblingstype |
Buttsveising |
|
|
Overflatebehandling |
Rustforebyggende olje, varm-galvanisering (tilpasses på forespørsel) |
|
Materialsammenligning
|
Materialkategori |
Representative karakterer |
Kostnadseffektivitet og anvendelse |
|
Karbonstål |
A105N, A350 LF2, ct20 |
Egnet for standardforhold, lave anskaffelseskostnader, god bearbeidbarhet. Det primære valget for konvensjonelle vann-, olje- og gassrørledninger. |
|
Rustfritt stål |
304/L, 316/L, 321 |
Selv om den første investeringen er høyere, eliminerer den hyppige utskiftninger i korrosive miljøer, noe som reduserer vedlikeholdskostnader og tap av nedetid betydelig. |
|
Legert stål |
A182 F11/F22/F91 |
Spesielt utviklet for applikasjoner med høyt-trykk og høy-temperatur (f.eks. kraftverk). Reduserer feilfrekvensen, sikrer kontinuerlig produksjon, noe som resulterer i en kort avkastning på investeringen. |

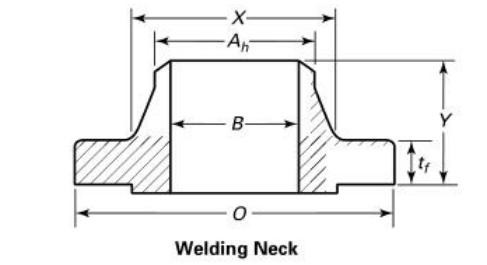

Teknisk diagram
ASME B16.5
Omtrentlig vekt av sveisehalsflenser (Kg)
|
STØRRELSE |
Nominelt trykk |
||||||
|
DN |
NPS |
Klasse 150 |
Klasse 300 |
Klasse 600 |
Klasse 900 |
Klasse 1500 |
Klasse 2500 |
|
15 |
1/2" |
0.91 |
0.91 |
1.36 |
3.18 |
3.18 |
3.63 |
|
20 |
3/4" |
0.91 |
1.36 |
1.59 |
3.18 |
3.18 |
4.09 |
|
25 |
1" |
1.14 |
1.82 |
1.82 |
3.86 |
3.86 |
5.9 |
|
32 |
1-1/4" |
1.14 |
2.27 |
2.5 |
4.54 |
4.54 |
9.08 |
|
40 |
1-1/2" |
1.81 |
3.18 |
3.63 |
6.36 |
6.36 |
12.7 |
|
50 |
2" |
2.72 |
3.36 |
4.54 |
10.9 |
10.9 |
19.1 |
|
65 |
2-1/2" |
4.45 |
5.45 |
6.36 |
16.3 |
16.34 |
23.6 |
|
80 |
3" |
5.22 |
8.17 |
8.17 |
13.2 |
21.8 |
42.7 |
|
100 |
4" |
7.49 |
12.1 |
16.8 |
23.2 |
31.3 |
66.3 |
|
125 |
5" |
9.53 |
16.3 |
30.9 |
39.1 |
59.9 |
110.8 |
|
150 |
6" |
11.8 |
20.4 |
33.1 |
49.9 |
74.5 |
171.6 |
|
200 |
8" |
19.1 |
31.3 |
50.9 |
84.9 |
123.9 |
261.5 |
|
250 |
10" |
24.5 |
45.4 |
85.8 |
121.7 |
206.1 |
484.9 |
|
300 |
12" |
39.9 |
664.5 |
102.6 |
168.9 |
313.3 |
730.1 |
|
350 |
14" |
51.8 |
93.5 |
157.5 |
255.2 |
406.5 |
|
|
400 |
16" |
64.5 |
113.1 |
218.4 |
311 |
525 |
|
|
450 |
18" |
74.9 |
138.9 |
252 |
419.5 |
687.2 |
|
|
500 |
20" |
89.4 |
167.5 |
313.3 |
528.5 |
852.6 |
|
|
550 |
22" |
103.5 |
199.4 |
376.5 |
|
|
|
|
600 |
24" |
121.7 |
235.6 |
443.6 |
955.6 |
1366.8 |
|
Hovedapplikasjoner
Metallurgi og gruvedrift
Brukes til å transportere svært slipende eller-høytrykksmedier som slurry og-høytrykksvann.
Farmasøytisk og matforedling
I miljøer med høye krav til renslighet, brukes sveisehalsflenser laget av 304/316L rustfritt stål for å lette rørrengjøring og aseptisk overføring.
FAQ
