Produktoversikt

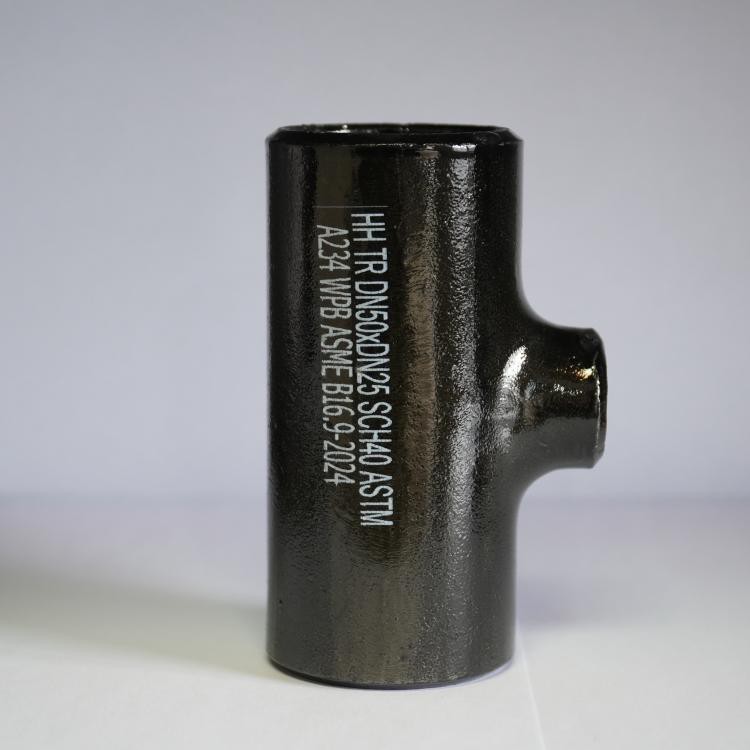

ASME-T-en bruker butt-sveising (BW)-forbindelse, med skrående ender maskinert i henhold til ASME B16.9-standarder for å sikre nøyaktig innretting med rørsystemer. Produktmaterialene dekker karbonstål (A234 WPB, WPHY52, WPHY60, WPHY65), rustfritt stål (304, 304L, 316, 316L, 321) og legert stål (A234 WP11, WP22, WP12, WP5, WP9, WP9, korrosivt, trykk, og WP-krav). miljøer.
Overflatebehandlingsalternativer inkluderer bar overflate, maling, rustforebyggende olje, anti-korrosjonsbelegg og varm-galvanisering, egnet for utendørs, fuktige eller svært korrosive miljøer. DeASMEteeer pakket i trekasser eller trepaller, med en forsyningskapasitet på 1000 tonn per måned, og oppfyller kravene til batchlevering for mellomstore og store-ingeniørprosjekter.
Produktspesifikasjoner
Utførelsesstandard: ASME B16.9-2024
Nominell rørstørrelse (NPS): 1/2"–48" (DN15–DN1200)
Tilkoblingstype: Butt-Sveising (BW)
Veggtykkelsesklasse (skjema)
SCH10, SCH10S, SCH20, SCH30, SCHSTD, SCH40, SCH40S, SCH60, SCH80, SCH80S, SCHXS, SCH100, SCH120, SCH140, SCH160, XXS, GOST, DIN
Produktdimensjoner
ASME B16.9-2024 TEE
Dimensjoner på Straight Tees og Crosses
|
Nominell rørstørrelse (NPS) |
Utvendig diameter ved skråkant (mm) |
Sentrum til ende (mm) |
|
|
Kjør C |
Uttak M |
||
|
1/2" |
21.3 |
25 |
25 |
|
3/4" |
26.7 |
29 |
29 |
|
1" |
33.4 |
38 |
38 |
|
1-1/4" |
42.2 |
48 |
48 |
|
1-1/2" |
48.3 |
57 |
57 |
|
2" |
60.3 |
64 |
64 |
|
2-1/2" |
73.0 |
76 |
76 |
|
3" |
88.9 |
86 |
86 |
|
3-1/2" |
101.6 |
95 |
95 |
|
4" |
114.3 |
105 |
105 |
|
5" |
141.3 |
124 |
124 |
|
6" |
168.3 |
143 |
143 |
|
8" |
219.1 |
178 |
178 |
|
10" |
273 |
216 |
216 |
|
12" |
323.8 |
254 |
254 |
|
14" |
355.6 |
279 |
279 |
|
16" |
406.4 |
305 |
305 |
|
18" |
457 |
343 |
343 |
|
20" |
508 |
381 |
381 |
|
22" |
559 |
419 |
419 |
|
24" |
610 |
432 |
432 |
|
26" |
660 |
495 |
495 |
|
28" |
711 |
521 |
521 |
|
30" |
762 |
559 |
559 |
|
32" |
813 |
597 |
5997 |
|
34" |
864 |
635 |
635 |
|
36" |
914 |
673 |
673 |
|
38" |
965 |
711 |
711 |
|
40" |
1016 |
749 |
749 |
|
42" |
1067 |
762 |
711 |
|
44" |
1118 |
813 |
762 |
|
46" |
1168 |
851 |
800 |
|
48" |
1219 |
889 |
838 |
Materialkarakterer
Karbonstål
A234 WPB, WPHY52, WPHY60, WPHY65
Rustfritt stål
304, 304L, 316, 316L, 321
Legert stål
A234 WP11, WP22, WP12, WP5, WP9, WP91
Søknader
DeASMEteeer mye brukt i følgende bransjer og nøkkelutstyr:
- Petrokjemisk industri: Egnet for reaktorer, varmevekslere, tårn, lagertanker og prosessrørsystemer
- Kraftindustri: Brukes i kjeler, dampturbiner, generatorer og damprørledninger med høy-temperatur-
- Marine Engineering: Skipsrørsystemer, prosessrørledninger for offshoreplattformer
- Kommunalteknikk: Byvarmenett, gassoverføring, vannforsyning og avløp, og renseanlegg
- Mekanisk utstyrsproduksjon: Kompressorer, pumpehus hjelperør, ventilkoblingssystemer
- Brannbeskyttelsessystemer: Bygge brannvannforsyningsnett og sprinkleranlegg hovedledninger
